AKNH Hochstromsteckverbinder bis 400 A, IP6K9K

AKNH-Hochstromsteckverbindung

Stecken statt Schrauben
Zeit- und Kostenersparnis in der Montage

AKNH-Hochstromsteckverbindungen werden gesteckt statt geschraubt: Die Verbindung steht in weniger als 3 Sekunden, die Überwachung von Drehmoment und Drehwinkel entfällt. Sehr geringe Übergangswiderstände und hohe Kontaktsicherheit bei Vibrationen sorgen für eine Verbindung ohne Stromunterbrechungen.

Ihre Vorteile

Stecken statt schrauben: Überwachung von Drehmoment und Drehwinkel entfällt

Prozesssichere Montage mit Sekundärverriegelung

Hohe Kontaktsicherheit bei Vibrationen ohne Stromunterbrechungen

Sehr geringer Übergangswiderstand, niedrige Kontakterwärmung bei hohen Strömen

Verschiedene Farben und Kodierungen, um die Fehlerrate zu reduzieren

Leiterquerschnitt bis 95 mm² Feindraht und Normalleiter

Varianten

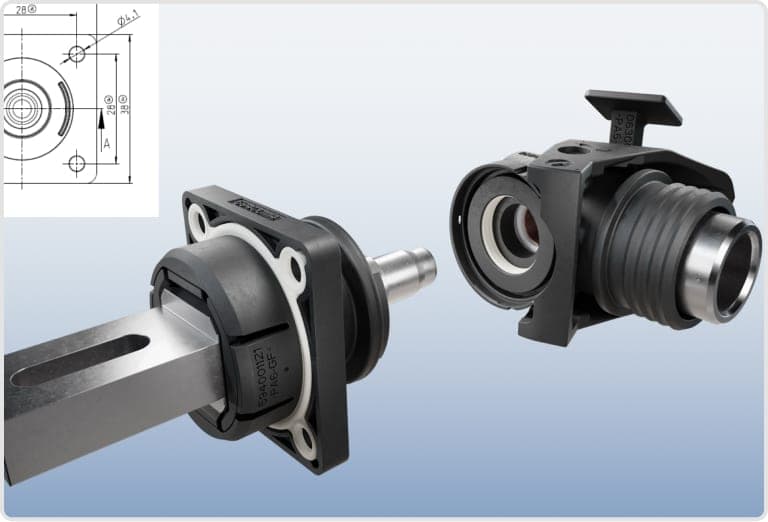

AKNH Hochstrom-Schnellverbinder 90°
Buchsengehäuse 90° mit Schnellverschluss und Ø 8 mm Stift, in mehreren Farben und Kodierungen.
Schutzart
IP6K9K
Spannung
max. 48 V DC
Betriebstemperatur
-40 … +120 °C
Flammschutz
UL94V-0
Datenblatt 90° (PDF)

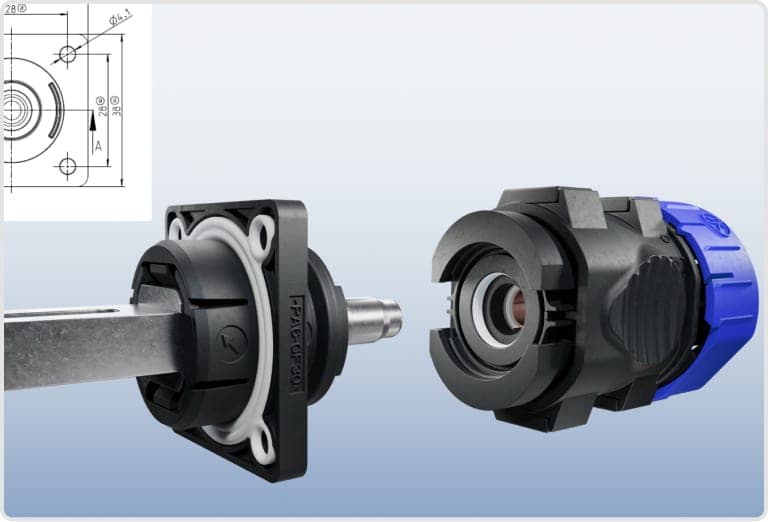

AKNH Hochstrom-Schnellverbinder 180°
Buchsengehäuse 180° mit Schnellverschluss und Ø 8 mm Stift, in mehreren Farben und Kodierungen.
Schutzart
IP6K9K
Spannung
max. 48 V DC
Pindurchmesser
8 mm
Leiterquerschnitt
≤ 95 mm²
Datenblatt 180° (PDF)

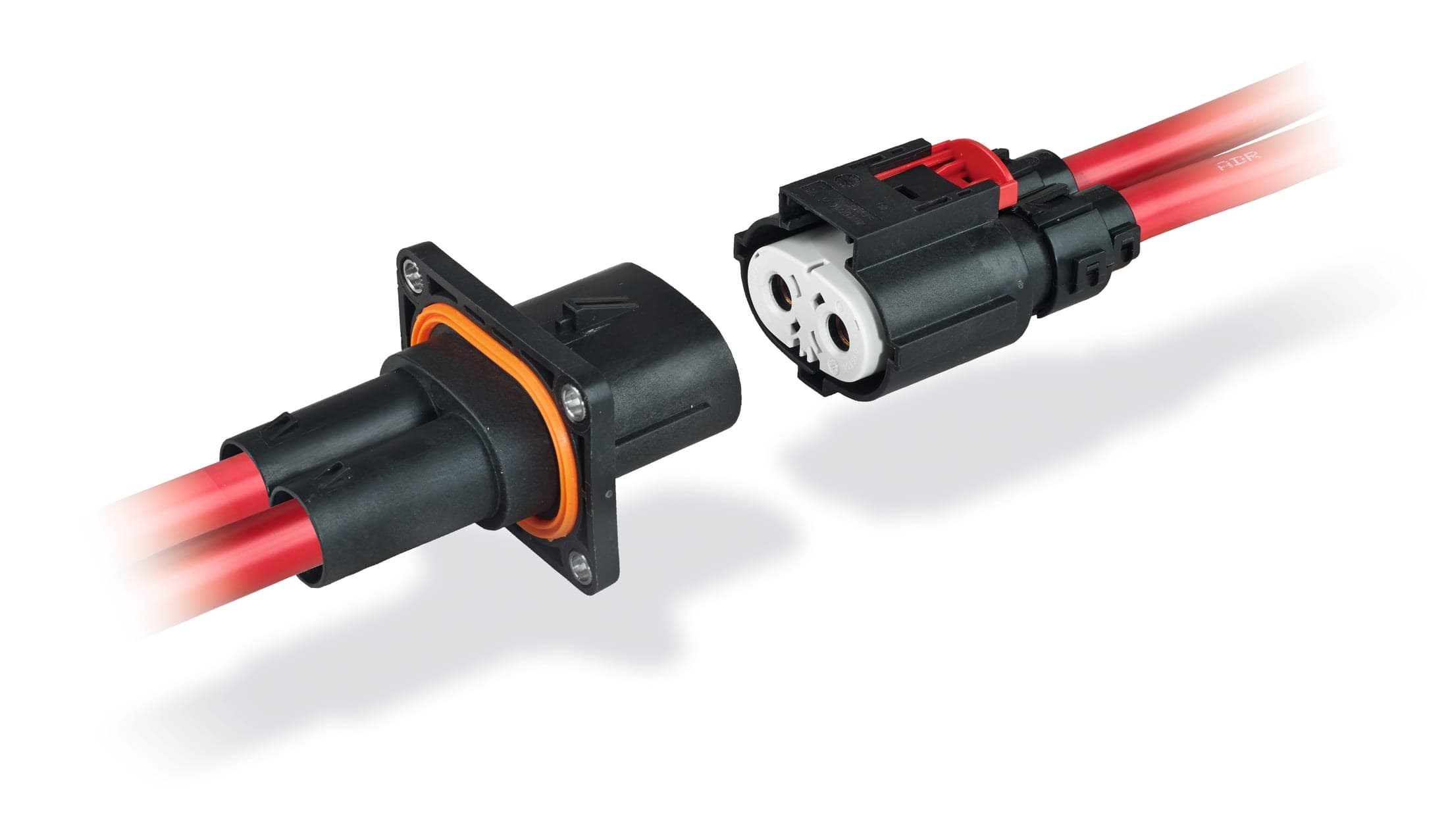

2-poliger Hochstrom-Steckverbinder IP6K9K 0 - 48 V
Kompakter 2-poliger Steckverbinder mit Sekundärverriegelung und Dichtungen.
Dauerstrom
250 A
Anschlussquerschnitt
2 x 50 mm²
Steckzyklen
> 10.000
Temperatur, kurzzeitig +150 °C
-40 … +125 °C
Datenblatt 2-polig (PDF)

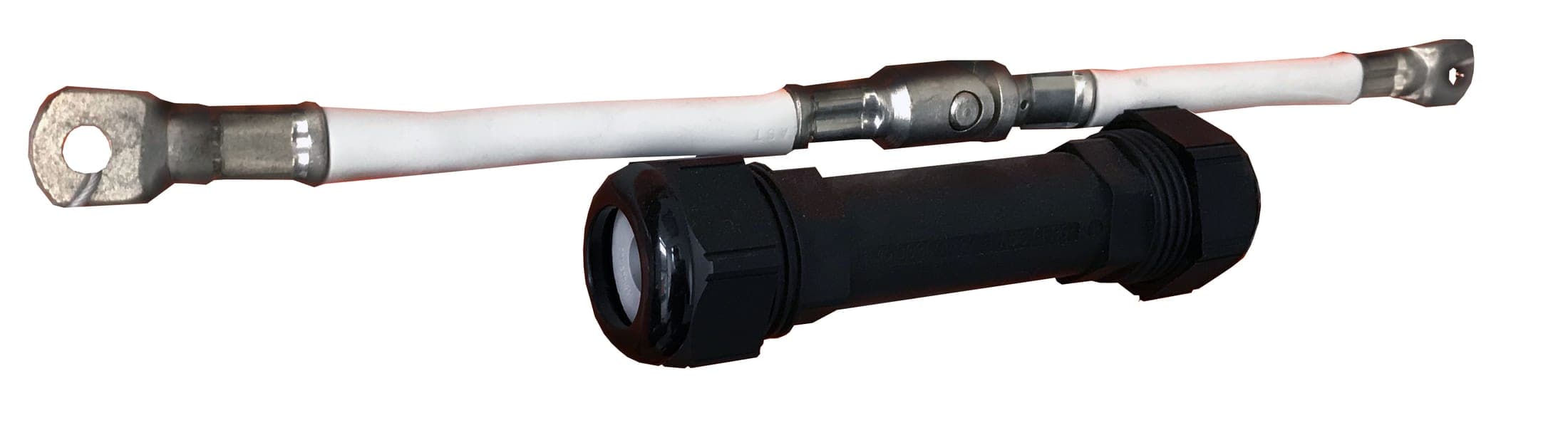

Verbindungsrohr IP6K9K für 1-pol Hochstrom- oder 10-pol Signalverbindungen
Verbindungsrohr mit M32-Verschraubung, wahlweise mit oder ohne Anschraublasche.
Stromstärke
≤ 400 A
Steckkraft
< 30 N
Zugentlastung
> 3.000 N
Verschraubung
M32
Datenblatt Verbindungsrohr (PDF)
